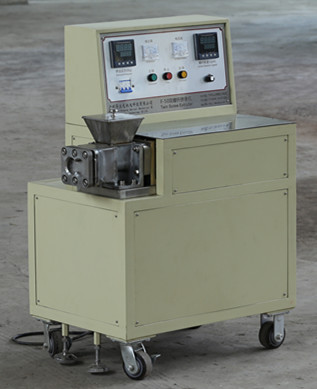

F-50（Q)型双螺杆挤条机

一、 设备简介

挤出是粉体成型的核心设备，通过变距螺杆输送、加压，将前工序加工后塑性较好的湿料团从挤出筒体前端的模板中挤出，得到截面尺寸形态一致、表面致密、均匀、光滑的条状物料。整机由一对突变螺杆、挤出筒体、挤出模板、齿轮箱、密封系统、减速电机、机架和控制系统组成。

F-50型双螺杆挤条机是一种中型双螺杆挤压成型设备，主要用于催化剂、吸附剂、生物粉剂及其他粉料的中试和小规模挤条生产，适于化工、医药、食品、饲料等行业的研究单位及小规模生产选用，用于生产工艺研究、中试和小规模生产。

二、 设备特点

1. 本设备为全国多家催化剂研究机构和生产型企业长期使用，设备稳定可靠。

2. 本机专用于催化剂、吸附剂、沉水饲料的配方、制备工艺研究和中试。行业针对性强，适用范围广，适合于实验室科研使用。

3. 在小尺寸设备中提供了较大的挤出压力，可实现0.8mm直径物料的连续生产。*

4. 螺杆无级变频调速，可根据不同物料的特性进行调整。

5. 专为科研和工艺测试配置了数字化实时挤出压力显示仪。可进行挤出压力与产品强度关系曲线的测定，寻求最佳工艺点，提供生产型设备工艺的参数计算基础。*

6. 由压力传感器对螺杆进行限压保护，限压值可调。

7. 可按需订制各种三叶、四叶、五齿、蝶形、中空管、蜂窝等多种异型孔板，扩展设备的科研范围。

8. 挤出筒配置夹套配置流体流道，可通过外接冷热源对物料进行温度调节。

9. 可根据用户不同需求配置不同种类的螺杆。

10. 结构简单、使用方便。 设备故障率极低。

11. 实验数据可远程传输。

12. 清洗、拆换便捷，便于经常更换配方或非连续间歇生产使用。

13. 所有与物料接触部分采用不锈钢制造。

14. Q型加装回旋刀切粒。

三、 主要技术规格

1. 螺杆外径：     Ø50 mm；

2. 螺杆无级调速：    0～100rpm；

3. 挤条直径：     Ø0.8～Ø8 mm；

4. 生产能力：     5～25 kg/h；

5. 最小装料量：    不大于35ml；

6. 最大挤出力：    3T

7. 挤出压力测量精度：   0.1 Kg

8. 主电机功率：    3KW

9. 电源：      380V，50Hz

10. 外形尺寸（长×宽×高）：  900×550×1140 mm；

11. 重量：      228Kg

12. 保护机构：     三重保护（超压保护、电路保护、机械传动链保护）

13. 专为科研和工艺测试配置了数字化实时挤出压力显示机构。
