一. 设备简介
混合和捏合是挤条成型工艺流程中的重要工序,往往是保证生产高性能产品的关键。捏合是将粉体、水分和适量的助剂等充分混捏合成塑性较好湿料团,以确保后继挤条的顺利挤出以及成品的表面致密、均匀、光滑,从而提高挤出物的综合质量。
整机由双捏和转子(扭曲轴)、捏和室(料斗)、翻转机构、传动机构、减速电机、机架和控制装置等组成。

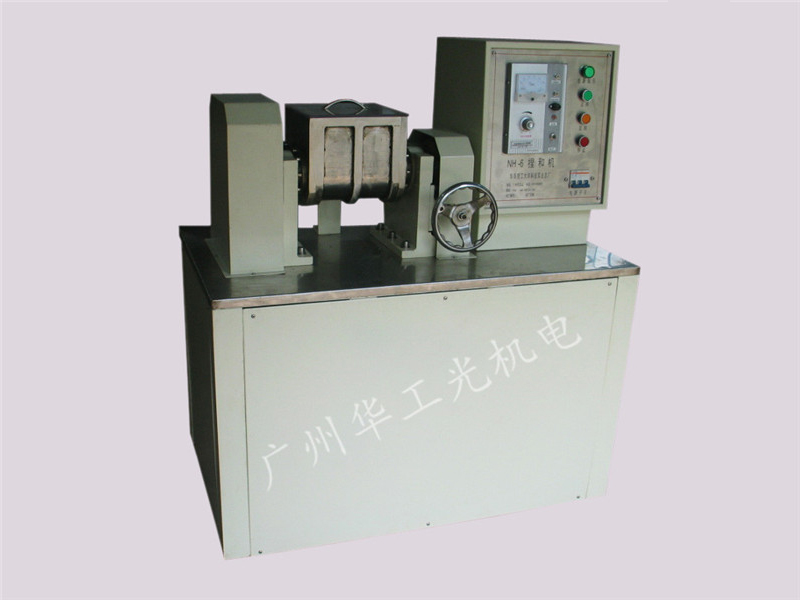

NH-6系列粉体捏合机是一种针对催化剂、吸附剂、添加剂及其他粉料的小规模制备而专门研制的小型捏合设备,与传统捏合机的捏合效果相比有明显的提升,采用机械翻缸,适于化工、医药、食品等行业的科研部门选用。
二. 设备特点
1. 本机专用于催化剂、吸附剂、添加剂及其他粉料的配方、制备工艺研究和小规模试制。行业针对性强,适用范
围广,适合于实验室科研使用。
2. 根据粉体特性专门设计的捏合结构,与传统捏合机有明显差异,捏合质量大幅提高。
3. 为保证两辊重合部分的充分挤压,两辊辊面采用了微机设计的三维曲面,进一步提高捏合质量。
4. 为配合粉体的特性,捏合辊与捏合斗间隙远小于传统捏合机。
5. 采用变频无级调速,实时显示捏合转子的实际转速,可根据不同物料进行调整,便于同行进行学术交流和对比。
6. 采用落地机架式设计,带脚轮,抽拉式托架,使用维护方便。
7. 与物料接触的零部件全部采用不锈钢材料。捏合斗及捏合辊为不锈钢整体制造,捏合斗壁厚最小尺寸不小于12mm。
8. 采用差比传动,使两转子产生的挤压、剪切和翻捣作用更明显。
9. 密封性能好。
10. 设备外形美观,做工精细,适合于科研院所使用。
三. 主要技术规格
1.外形尺寸: | 1020×720×1050 mm(长×宽×高); |
2.重量: | 250Kg; |
3.料斗容积: | 6L; |
4.快桨转速: | 0~64 r/min; |
5.慢桨转速: | 0~32 r/min; |
6.主电机功率: | 3 KW; |
7.生产能力: | 约6-10Kg/h |
8.曲轴回转直径: | 100mm |
9.电源: | 380V,50Hz标准工业用电;(可按用户要求改为220V,50Hz) |
四. 系列说明
1. NH-6-B为标准型,无加热无加压,机械翻缸,透明缸盖,带变频调速。
2. 后缀-H为加热型,采用电加热,带保温层,不锈钢保温缸盖。
3. 后缀-P为调压型,不锈钢缸盖,带压力调整接口,无气压发生装置,带针指式压力表。
